Luogo di origine: | La Cina |
---|---|
Marca: | NLD |
Certificazione: | ISO9001 CE FCC |
Numero di modello: | X8 |
Quantità di ordine minimo: | 2set |
Prezzo: | Negotible |
Imballaggi particolari: | Cartone |
Tempi di consegna: | 20days |
Termini di pagamento: | L/C, T/T, D/P, D/A |
Capacità di alimentazione: | 100sets/month |
Nome: | Centrale elettrica X8 | Carico raccomandato: | 5~7kgs |
---|---|---|---|
Spinta massima: | 15.3kgs | Batteria: | 6~12S |
Cont. corrente: | buona dissipazione di calore 80A | Picco di corrente: | buona dissipazione di calore 100A |
Evidenziare: | Parti del UAV IPX7,Parti antipolvere del UAV IPX7,Centrale elettrica impermeabile X8 |

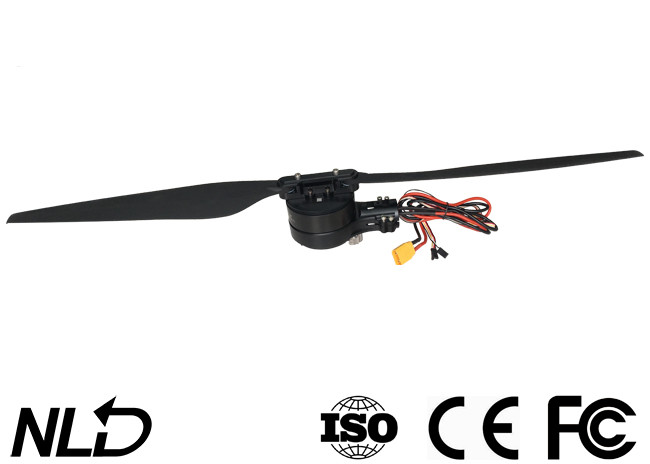

La centrale elettrica senza spazzola del motore X8 per il carico 5~7kgs del fuco del UAV dell'agricoltura fino a 15.3kgs impermeabilizza IPX7 antipolvere
Parametri avanzati
Tensione (V) | Elica | Comando (%) | Spinga | Ampère (A) | Potere (W) | Efficienza (g/W) |
48V (12S LIPO) |
Elica pieghevole a 30,5 pollici
|
44% | 3012 | 3,5 | 231,1 | 13,0 |
51% | 4009 | 7,1 | 346,9 | 11,6 | ||
56% | 5032 | 9,6 | 471,6 | 10,7 | ||
60% | 6000 | 12,6 | 615,0 | 9,8 | ||
64% | 6978 | 15,8 | 769,7 | 9,1 | ||
68% | 8009 | 19,6 | 957,6 | 8,4 | ||
72% | 9009 | 23,4 | 1144,1 | 7,9 | ||
76% | 9970 | 27,7 | 1350,8 | 7,4 | ||
80% | 10984 | 32,4 | 1579,1 | 7,0 | ||
84% | 12036 | 37,2 | 1812,5 | 6,6 | ||
87% | 12962 | 41,7 | 2031,8 | 6,4 | ||
94% | 14954 | 51,7 | 2520,3 | 5,9 | ||
100% | 16183 | 60,6 | 2944,2 | 5,5 |
Introduzione
La centrale elettrica senza spazzola X8 è una centrale elettrica capace di sostenere un carico di 5~7kg (per rotore) per i fuchi agricoli. Può fornire la spinta fino alle armi del tubo della fibra del carbonio della partita e di 15.3kg 30/35mm. È impermeabile un antipolvere a IPX7 standard e resistente ad acqua piovana, agli antiparassitari, allo spruzzo di sale, alla sabbia, alla polvere, al fango, al suolo sabbioso, alla temperatura elevata ed all'impatto. Inoltre caratterizza l'algoritmo usato per l'ottimizzazione dell'ESC di FOC & il sistema motorio e la fabbricazione del sistema le protezioni equilibrate e più multiple come rilevazione accesa di auto, imprigionamento anormale acceso di tensione, di sovracorrente e del motore e la funzione in tempo reale del emissione dei dati.
Attenzione
• Tenga sempre il vostro Dott. uno a partire dalla folla, linee elettriche ad alta tensione e gli ostacoli, pilotano il vostro fuco conformemente alle norme di sicurezza pertinenti.
• Non ottenga mai vicino all'elica otating ad alta velocità & al motore della r, altrimenti potete ottenere ferito.
• Controlli se tutte le parti AR e in buone condizioni prima di uso di e. Se esiste qualsiasi parte nociva, contatti prego la fabbrica per la sostituzione.
• Controlli se qualunque SCR ew per il collegamento delle parti è sciolto e l'orizzontale dell'AR e dei motori prima di ogni volo.
• Il diametro alesato del braccio per la centrale elettrica X8 è 35mm, se voi formica di w per utilizzare il tubo di 30mm, quindi installa l'adattatore di tubo (incluso nella scatola del prodotto) nel tubo ojecting del PR sul supporto del motore in primo luogo.
• Potete cambiare il colore leggero dell'insieme del LED. In quel caso, dovete smontare la copertura leggera e fare scorrere di conseguenza i DIP switch.
• Potete risciacquare il motore con acqua del esh del franco dopo ogni volo per tenerlo pulito.
Specifiche
Max. Thrust | 15.3kg/Axis (48V, livello del mare) | Batteria raccomandata di LiPo | 12S LiPo |
Peso di decollo raccomandato | 5-7kg/Axis (48V, livello del mare) | Peso combinato | 1040g |
Valutazione impermeabile | IPX7 | Temperatura di funzionamento | -20℃~50℃ |
Motore
Dimensione dello statore | 81*20mm |
Valutazione di chilovolt | 100KV |
O.D della metropolitana della fibra del carbonio | φ30mm/φ28mm (l'adattatore del *Tube sarà necessario) |
Cuscinetto | Cuscinetto a sfera di NSK (impermeabile) |
ESC
Batteria raccomandata di LiPo | 6-12S LiPo | Livello del segnale in ingresso di PWM | 3.3v/5v |
Frequenza del segnale del comando | 50-500Hz | Larghezza di impulso di funzionamento | 1100~1940μs ha riparato o non può essere programmato |
Tensione in ingresso massima | 52.2V | Corrente di ingresso massima | 80 A |
BEC | Integrato | Picco di corrente massimo | 100 A |
Fori di montaggio dell'ugello | φ28.4mm-2*M3 |
Elica
Diameter×Pitch 3090
Peso 180g
Installazione della centrale elettrica
• L'intera centrale elettrica è stata montata prima che la e che lascia la fabbrica, fosse pronta per l'uso e poteste direttamente montarlo sul vostro fuco agricolo secondo la direzione di rotazione (CW/CCW) segnaste sul motore.
• Il diametro alesato (del braccio) è 35mm, se volete usare i 30mm tu per essere, quindi adattatore di tubo sarà necessario.
• (Nero/rosso/bianco) il cavo di tri colore è per aggiornare & i dati di produzione i firmware di ESC, (bianco/nero) il cavo bicolore è il cavo di segnale del comando ed il cavo giallo è il cavo dell'uscita del segnale di RPM.
• Il wir e del segnale di dati è per la produzione l'input del ottle di thr, l'uscita del comando, il motore RPM, la corrente di ingresso, la corrente d'uscita, la tensione in ingresso, la temperatura del condensatore, la temperatura del MOS ed ecc.
• La gamma del comando dell'ESC è riparata a 1100~1940μs.
