| Luogo di origine: | La Cina |
|---|---|
| Marca: | NLD |
| Certificazione: | ISO9001 CE FCC |
| Numero di modello: | X9 |
| Quantità di ordine minimo: | 2set |
| Prezzo: | Negotible |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 20days |
| Termini di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di alimentazione: | 100sets/month |
| nome: | X9 | Peso di decollo: | 7~9.5kgs |
|---|---|---|---|
| Max. Thrust: | 19.2kgs | Batteria: | 12s |
| CORRENTE DI INGRESSO DI MAX: | 120A | Picco di corrente massimo: | 150A |
| Evidenziare: | Parti del UAV ISO9001,Parti del UAV del FCC,Centrale elettrica X9 |
||

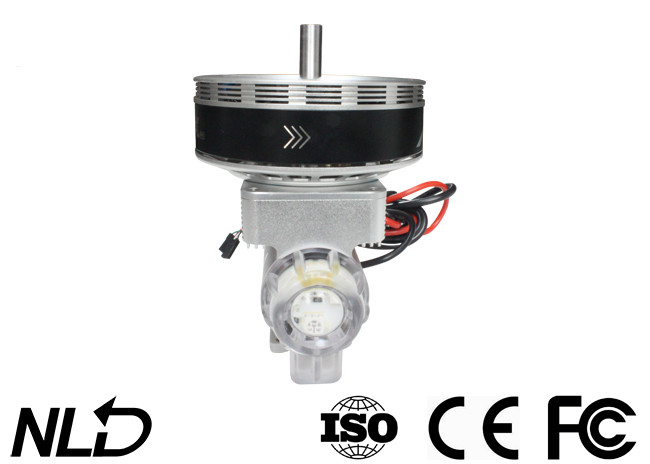

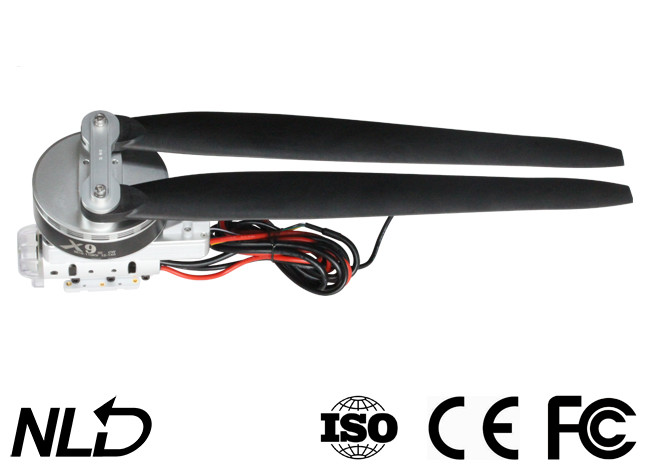

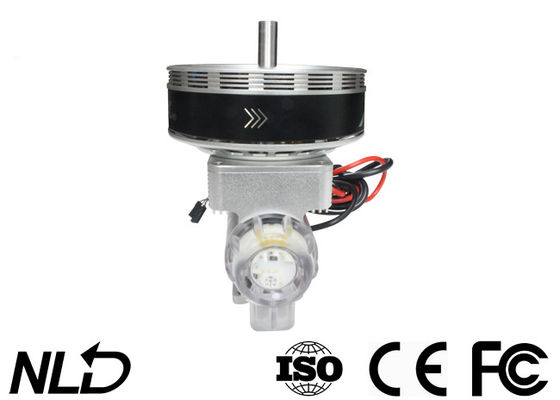

Centrale elettrica X9 per il peso di decollo del fuco di agricoltura 7~9.5kgs fino a 19.2kgs impermeabile ed antipolvere
Grande carico eccellente
La spinta massima per asse può raggiungere 22.5kg quando accoppia la centrale elettrica di x9B combinata che caratterizza un'ESC di FOC (controllo orientato campo) con un'elica pieghevole a 34 pollici; questo combinato è applicabile (7-9.5kg/axis) ai fuchi resistenti come un quadcopter con un carico di 16kg.
Fori & cavo funzionali ausiliarii della vite
I fori della vite invertiti (per l'ugello d'installazione e di riparazione) al fondo della centrale elettrica x9 combinata e dell'ESC centrifuga spazzolata incorporata dell'ugello (che possono essere collegate all'ugello via il cavo) semplifica l'installazione per i fuchi più agricoli.
Calore-dissipazione eccezionale & progettazione resistente agli urti
La progettazione integrata, che aumenta l'area affinchè la conduzione di calore permetta l'uso di più alto potere (/input), combinata con il ventilatore centrifugo sul rotore del motore per fare l'esercizio del più affidabile combinato della centrale elettrica di x9B.
La progettazione resistente agli urti sotto l'ESC assorbe l'impatto per proteggere il motore & l'ESC e per ridurre il danneggiamento del combinato causato dagli arresti.
Parametri avanzati
| Tensione (V) | Elica | Comando (%) | Spinga | Ampère (A) | Potere (W) | Velocità (RPM) | Efficienza (g/W) |
| 46V (12S LIPO) |
elica pieghevole a 34 pollici
|
40% | 5005 | 9,6 | 444,2 | 1763 | 11,27 |
| 45% | 5998 | 12,8 | 591,5 | 1946 | 10,14 | ||
| 50% | 7248 | 17 | 789,4 | 2139 | 9,18 | ||
| 52% | 7923 | 19,1 | 885,0 | 2218 | 8,95 | ||
| 54% | 8495 | 21,2 | 982,8 | 2287 | 8,64 | ||
| 56% | 9018 | 23,7 | 1094,8 | 2372 | 8,24 | ||
| 58% | 9498 | 25,5 | 1183,8 | 2432 | 8,02 | ||
| 60% | 10143 | 28,0 | 1301,2 | 2515 | 7,80 | ||
| 62% | 10769 | 30,6 | 1422,9 | 2590 | 7,57 | ||
| 64% | 11493 | 34,2 | 1578,6 | 2671 | 7,28 | ||
| 66% | 12136 | 37,1 | 1716,7 | 2738 | 7,07 | ||
| 68% | 13004 | 41,0 | 1896,7 | 2818 | 6,86 | ||
| 70% | 13646 | 44,1 | 2048,1 | 2889 | 6,66 | ||
| 75% | 15198 | 53,5 | 2470,0 | 3075 | 6,15 | ||
| 80% | 17500 | 66,4 | 3073,1 | 3271 | 5,69 | ||
| 90% | 21553 | 94,6 | 4373,8 | 3636 | 4,93 | ||
| 100% | 22994 | 100,8 | 4790,4 | 3697 | 4,80 |
Introduzione
La centrale elettrica senza spazzola X9 è una centrale elettrica capace di sostenere un carico di 7~9.5kg (per rotore) per i fuchi agricoli. Può fornire la spinta fino alle armi del tubo della fibra del carbonio della partita e di 19.2kg 40mm. È impermeabile un antipolvere a IPX7 standard e resistente ad acqua piovana, agli antiparassitari, allo spruzzo di sale, alla sabbia, alla polvere, al fango, al suolo sabbioso, alla temperatura elevata ed all'impatto. Inoltre caratterizza l'algoritmo usato per l'ottimizzazione dell'ESC di FOC & il sistema motorio e la fabbricazione del sistema le protezioni equilibrate e più multiple come rilevazione accesa di auto, imprigionamento anormale acceso di tensione, di sovracorrente e del motore e la funzione in tempo reale del emissione dei dati.
Attenzione
• Tenga sempre il vostro fuco a partire dalla folla, linee elettriche ad alta tensione e gli ostacoli, pilotano il vostro fuco conformemente alle norme di sicurezza pertinenti.
• Non ottenga mai vicino all'elica otating ad alta velocità & al motore della r, altrimenti potete ottenere ferito.
• Controlli se tutte le parti AR e in buone condizioni prima di uso di e. Se esiste qualsiasi parte nociva, contatti prego la fabbrica per la sostituzione.
• Controlli se qualunque SCR ew per il collegamento delle parti è sciolto e l'orizzontale dell'AR e dei motori prima di ogni volo.
• Il diametro alesato del braccio per la centrale elettrica X9 è 40mm.
• Potete cambiare il colore leggero dell'insieme del LED. In quel caso, dovete smontare la copertura leggera e fare scorrere di conseguenza i DIP switch.
• Potete risciacquare il motore con acqua del esh del franco dopo ogni volo per tenerlo pulito.
Specifiche
| Max. Thrust | 19.2kg/Axis (46V, livello del mare) | Batteria raccomandata di LiPo | 12S LiPo |
| Peso di decollo raccomandato | 7-9.5kg/Axis (46V, livello del mare) | Peso combinato | 1400g |
| Valutazione impermeabile | IPX7 | Temperatura di funzionamento | -20℃~55℃ |
Motore
| Dimensione dello statore | 96*16mm |
| Valutazione di chilovolt | 110KV |
| O.D della metropolitana della fibra del carbonio | φ40mm |
| Cuscinetto | Cuscinetto impermeabile importato |
ESC
| Batteria raccomandata di LiPo | 6-12S LiPo | Livello del segnale in ingresso di PWM | 3.3v/5v (compatibile) |
| Frequenza del segnale del comando | 50-500Hz | Larghezza di impulso di funzionamento | 1100~1940μs ha riparato o non può essere programmato |
| Il massimo la tensione in ingresso | 52.2V | Corrente di ingresso di massimo | 120 A |
| BEC | Integrato | Picco di corrente massimo | 150 A |
| Fori di montaggio dell'ugello | φ28.4mm-2*M3 | ||
Elica
Diameter×Pitch 34.7x11inch
Installazione della centrale elettrica
• L'intera centrale elettrica è stata montata prima che la e che lascia la fabbrica, fosse pronta per l'uso e poteste direttamente montarlo sul vostro fuco agricolo secondo la direzione di rotazione (CW/CCW) segnaste sul motore.
• Il diametro alesato (del braccio) è 40mm.
• (Nero/rosso/bianco) il cavo di tri colore è per aggiornare & i dati di produzione i firmware di ESC, (bianco/nero) il cavo bicolore è il cavo di segnale del comando ed il cavo giallo è il cavo dell'uscita del segnale di RPM.
• Il wir e del segnale di dati è per la produzione l'input del ottle di thr, l'uscita del comando, il motore RPM, la corrente di ingresso, la corrente d'uscita, la tensione in ingresso, la temperatura del condensatore, la temperatura del MOS ed ecc.
• La gamma del comando dell'ESC è riparata a 1100~1940μs.
