| Luogo di origine: | La Cina |
|---|---|
| Marca: | NLD |
| Certificazione: | ISO9001 CE FCC |
| Numero di modello: | Più X9 |
| Quantità di ordine minimo: | 2set |
| Prezzo: | Negotible |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 20days |
| Termini di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di alimentazione: | 100sets/month |
| Nome: | X9 più l'unità motrice | Peso di decollo: | 11~13kgs |
|---|---|---|---|
| Spinta massima: | 26.5kgs | Batteria: | 14S |
| Corrente di ingresso massima: | 120A | Peso combinato: | 1774g |
| Evidenziare: | Prodotti del UAV IPX7,Prodotti del uav del FCC IPX7,Parti del fuco ISO9001 |
||

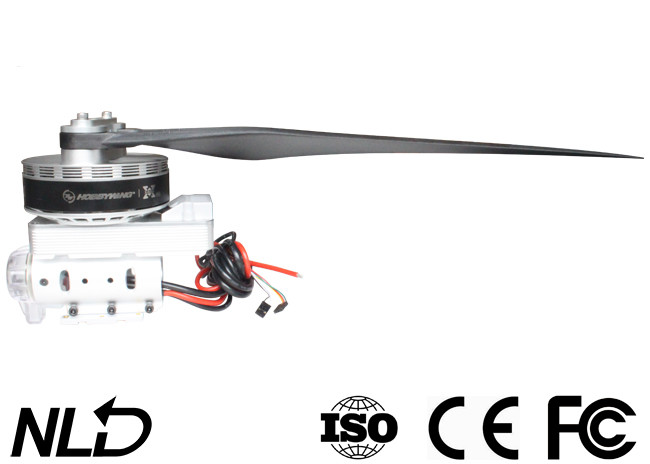

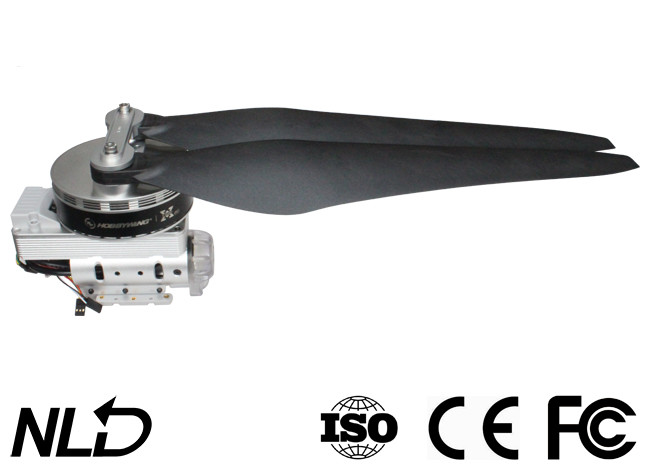

X9 più Max Power Unit per la valutazione impermeabile massima 29kgs IPX7 del peso di decollo del fuco di agricoltura 11~15kgs
Spiegazioni delle protezioni
• Protezione di partenza:
L'ESC interromperà il motore se non riesce ad avviare normalmente il motore in 2 secondi aumentando l'input del comando. In questo caso, dovete muovere il bastone del comando di nuovo alla posizione inferiore e rimettere in moto il motore. (Cause possibili di questo problema: la sconnessione del collegamento difficile fra l'ESC ed i cavi del motore, eliche è bloccata ed ecc.)
• Protezione di imprigionamento del motore:
L'ESC taglierà immediatamente la sua uscita al motore e non proverà a rimettere in moto il motore quando individua il motore è chiusa su. In questa circostanza, dovete tirare il bastone del comando nella posizione inferiore in primo luogo e poi spingerlo ascendente per eliminare l'errore e per ricominciare l'ESC per riprendere l'uscita.
• Protezione di sovracorrente:
L'ESC taglierà immediatamente la sua uscita quando il picco di corrente ottiene vicino a 300A. Ricomincia soltanto dopo che fuori e poi la alimentate indietro sopra.
• Protezione di perdita del segnale del comando:
quando l'ESC individua la perdita di segnale per oltre 0,25 secondo, taglierà immediatamente l'uscita per evitare una perdita ancora maggior che può essere causata tramite la rotazione ad alta velocità continua delle eliche. L'ESC riprenderà l'uscita corrispondente dopo che i segnali normali sono ricevuti.
Specifiche
|
Più X9 Peso di decollo 11~13kg; 26.5kg di Max. Thrust Suggerimento 14S LiPo della batteria Peso combinato 1774g Valutazione impermeabile IPX7 Temperatura di funzionamento -20℃~50℃ |
X9 massimo Peso di decollo 12~15kg; 29kg di Max. Thrust Suggerimento 14S LiPo della batteria Peso combinato 1970g Valutazione impermeabile IPX7 Temperatura di funzionamento -20℃~55℃ |
Motore
|
Più X9 Chilovolt che valuta 100KV Dimensione 96x20mm dello statore Il cuscinetto ha importato dal Giappone |
X9 massimo Valutazione 100 rpm/V di chilovolt Dimensione 96x26mm dello statore Diametro D40/D45 della metropolitana Il cuscinetto ha importato dal Giappone |
ESC
|
Più X9 Batteria raccomandata 6-14S LiPo di LiPo PWM il livello 3.3V/5V del segnale in ingresso (compatibile) Frequenza 50-500Hz del segnale del comando Larghezza di impulso di funzionamento 1050-1950 Tensione in ingresso massima 60.9V Corrente di ingresso massima (breve durata) 120A Il BEC integra |
X9 massimo Batteria raccomandata 6-14S LiPo di LiPo PWM il livello 3.3V/5V del segnale in ingresso (compatibile) Frequenza 50-500Hz del segnale del comando Larghezza di impulso di funzionamento 1050-1950 Tensione in ingresso massima 60.9V Corrente di ingresso massima (breve durata) 150A Il BEC integra Fori di montaggio per l'ugello D28.4mm-2*M3 |
Elica
|
Più X9 DiameterxPitch 36x120inch |
X9 massimo DiameterxPitch 36x120inch |
Grande carico eccellente
La spinta massima per asse può raggiungere 29kg quando accoppia la centrale elettrica massima x9 combinata che caratterizza un'ESC di FOC (controllo orientato campo) con un'elica pieghevole a 34 pollici; questo combinato è applicabile a 12-15kg/axis.
Fori & cavo funzionali ausiliarii della vite
I fori della vite invertiti (per l'ugello d'installazione e di riparazione) al fondo della centrale elettrica massima x9 combinata e dell'ESC centrifuga spazzolata incorporata dell'ugello (che possono essere collegate all'ugello via il cavo) semplifica l'installazione per i fuchi più agricoli.
Calore-dissipazione eccezionale & progettazione resistente agli urti
La progettazione integrata, che aumenta l'area affinchè la conduzione di calore permetta l'uso di più alto potere (/input), combinata con il ventilatore centrifugo sul rotore del motore per fare l'esercizio del più affidabile combinato della centrale elettrica di x9B.
La progettazione resistente agli urti sotto l'ESC assorbe l'impatto per proteggere il motore & l'ESC e per ridurre il danneggiamento del combinato causato dagli arresti.
Introduzione
La centrale elettrica senza spazzola massima X9 è una centrale elettrica capace di sostenere un carico di 12~15kg (per rotore) per i fuchi agricoli. Può fornire la spinta fino alle armi del tubo della fibra del carbonio della partita e di 29kg 40/45mm. È impermeabile un antipolvere a IPX7 standard e resistente ad acqua piovana, agli antiparassitari, allo spruzzo di sale, alla sabbia, alla polvere, al fango, al suolo sabbioso, alla temperatura elevata ed all'impatto. Inoltre caratterizza l'algoritmo usato per l'ottimizzazione dell'ESC di FOC & il sistema motorio e la fabbricazione del sistema le protezioni equilibrate e più multiple come rilevazione accesa di auto, imprigionamento anormale acceso di tensione, di sovracorrente e del motore e la funzione in tempo reale del emissione dei dati.
Attenzione
• Tenga sempre il vostro fuco a partire dalla folla, linee elettriche ad alta tensione e gli ostacoli, pilotano il vostro fuco conformemente alle norme di sicurezza pertinenti.
• Non ottenga mai vicino all'elica otating ad alta velocità & al motore della r, altrimenti potete ottenere ferito.
• Controlli se tutte le parti AR e in buone condizioni prima di uso di e. Se esiste qualsiasi parte nociva, contatti prego la fabbrica per la sostituzione.
• Controlli se qualunque SCR ew per il collegamento delle parti è sciolto e l'orizzontale dell'AR e dei motori prima di ogni volo.
• Il diametro alesato del braccio per la centrale elettrica massima X9 è 40/45mm.
• Potete cambiare il colore leggero dell'insieme del LED. In quel caso, dovete smontare la copertura leggera e fare scorrere di conseguenza i DIP switch.
• Potete risciacquare il motore con acqua del esh del franco dopo ogni volo per tenerlo pulito.
Installazione della centrale elettrica
• L'intera centrale elettrica è stata montata prima che la e che lascia la fabbrica, fosse pronta per l'uso e poteste direttamente montarlo sul vostro fuco agricolo secondo la direzione di rotazione (CW/CCW) segnaste sul motore.
• Il diametro alesato (del braccio) è 40mm.
• (Nero/rosso/bianco) il cavo di tri colore è per aggiornare & i dati di produzione i firmware di ESC, (bianco/nero) il cavo bicolore è il cavo di segnale del comando ed il cavo giallo è il cavo dell'uscita del segnale di RPM.
• Il wir e del segnale di dati è per la produzione l'input del ottle di thr, l'uscita del comando, il motore RPM, la corrente di ingresso, la corrente d'uscita, la tensione in ingresso, la temperatura del condensatore, la temperatura del MOS ed ecc.
• La gamma del comando dell'ESC è riparata a 1100~1940μs.
