| Luogo di origine: | La Cina |
|---|---|
| Marca: | NLD |
| Certificazione: | ISO9001 CE FCC |
| Numero di modello: | X6-2 |
| Quantità di ordine minimo: | 2set |
| Prezzo: | Negotible |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 20days |
| Termini di pagamento: | L/C, T/T, D/P, D/A |
| Capacità di alimentazione: | 100sets/month |
| Nome: | Centrale elettrica X8 combinata | Motore: | Motore senza spazzola 100KV 8120 |
|---|---|---|---|
| Elica: | 2911 | ESC: | Picco di corrente 100A massimo |
| Batteria: | 6~12S raccomandato | Peso: | 1040g |
| Evidenziare: | Parti del UAV di ISO9001 X8,Parti del UAV di ISO9001 100KV,Elica del FCC 2911 |
||

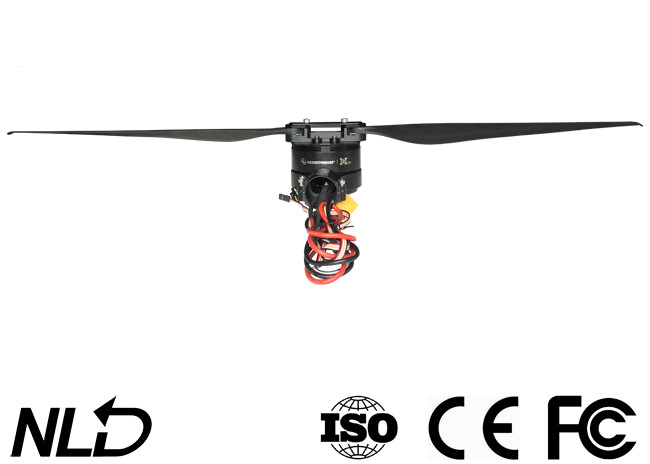

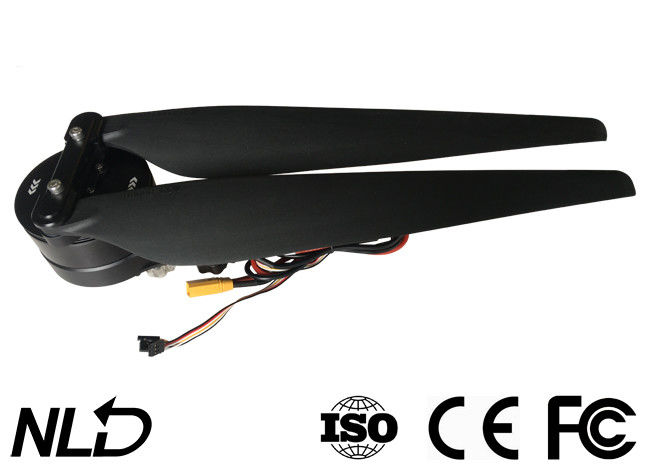

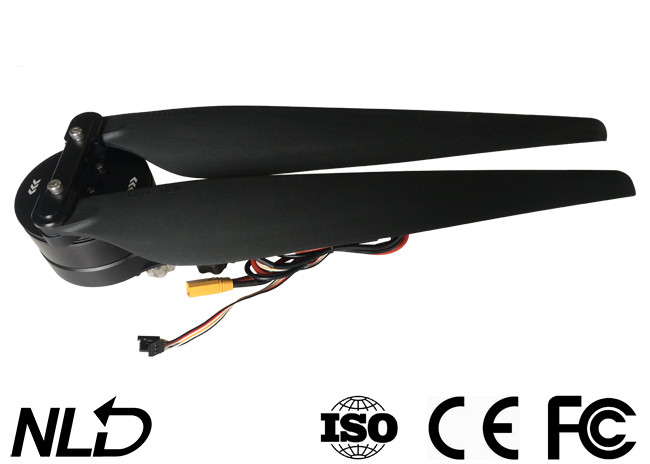

X8 8120 motore senza spazzola 100KV con l'ESC 80A, 2911 elica, braccio 30/35mm, peso 1040g della metropolitana della fibra del carbonio
Progettazione modulare facile mantenere
Il propulsore X8 caratterizza una progettazione modulare. Quando è danneggiato, potete cambiare la parte nociva gradite
lame (singole o due), l'adattatore dell'elica, o il potere integrato combinato (ESC+motor) facilmente e rapidamente.
Aggiornamenti regolari dei firmware
Gratis
Potete migliorare l'ESC con il software di COLLEGAMENTO di Hobbywing USB, una scatola LCD di programma (oggetto ha venduto esclusivamente) e un computer portatile. Hobbywing aggiorna i suoi firmware di ESC che vi danno regolarmente ha migliorato le caratteristiche più spesso una volta disponibile.
Resistenza all'urto eccellente
La struttura CNC-lavorata ad alta resistenza della lega di alluminio combinata con la progettazione ottimizzata della struttura protegge le componenti del motore efficacemente, rendere il motore realmente resistente agli urti e notevolmente ridurre la possibilità di deformazione/disfunzione della struttura causate da goccia o dal colpo.
Propulsore integrato & pronto per l'uso
Il propulsore X6, che integra insieme il motore, il supporto di ESC, dell'elica e del motore (con l'adattatore di tubo facoltativo 30 to-28, è compatibile con i tubi del braccio della fibra del carbonio del diametro di 28mm&30mm), è facile da montare ed usare.
Nota: con l'elica pieghevole 2388, il propulsore è capace di sostenere il carico di 3~5KG (che è 18~30KG per un hexacopter).
propulsore perfetto a algoritmo basato FOC di PMSM
L'algoritmo basato di FOC (controllo orientato campo) PMSM (motore sincrono a magnete permanente), un algoritmo ottimizzato per il miglioramento della prestazione di collaborazione dell'ESC, motore & elica, rende l'motore-elica più equilibrata e crea un propulsore caratterizza l'alte stabilità, affidabilità ed efficienza.
Nota: paragonando ai motori di BLDC, il PMSM presenta molti vantaggi come a basso rumore, piccola dimensione, densità di alto potere, coppia di torsione di palpitazione bassa ed alta precisione di controllo.
Eccellente impermeabilizzi
Il propulsore X8 è impermeabile alla norma IPX7. È applicabile a quasi tutte le condizioni di lavoro dure (per le applicazioni agricole) come acqua piovana, gli antiparassitari, lo spruzzo di sale, la temperatura elevata, la sabbia e la polvere. Combinato con gli sbocchi al fondo del supporto del motore.
(nota: progettazione brevettata), potete direttamente risciacquare il sistema con la post-utilizzazione dell'acqua dolce.
indicatore di Alto-luminosità LED
Il propulsore X8 inoltre contiene un indicatore di alto-luminosità LED, potete scegliere il colore leggero o disattivarlo. Può fornire informazioni sullo stato di lavoro del sistema ed inviare un avvertimento quando tutta l'edizione anormale accade, che migliora significativamente la sicurezza del sistema.
Alta elica di efficienza & di spinta
L'elica 3090 fatta della fibra ad alta resistenza speciale del carbonio è solida e leggera e garantisce la grande consistenza e l'equilibrio dinamico eccellente. La forma aerodinamica ottimizzata e la progettazione unica di punta della lama combinate con la progettazione elettromagnetica ottimizzata adottata dal motore e l'algoritmo di alta efficienza FOC (campo ha orientato il controllo) implementato dalla garanzia di ESC l'alte spinta & efficienza del propulsore.
| Motore | 1 | ESC | 1 |
| Elica | 1set | Supporto del motore | 1 |
| Viti | 1set | Insieme del LED | 1 |
| Adattatore di metropolitana | 1 | 30mm - 35mm |
Specifiche
15.3kg/Axis di Max. Thrust (48V, livello del mare)
Batteria raccomandata 12S LiPo di LiPo
Peso di decollo raccomandato 5 kg/Axis (48V, livello del mare)
Peso combinato 1040g
Valutazione impermeabile IPX7
Temperatura di funzionamento -20℃~65℃
Motore
Dimensione dello statore: 81*20mm
Chilovolt che valuta 100KV
O.D della metropolitana φ30mm/φ35mm della fibra del carbonio (l'adattatore del *Tube sarà necessario)
Sopportando il cuscinetto a sfera di NSK (impermeabile)
ESC
| Batteria raccomandata di LiPo | 6-12S LiPo | Livello del segnale in ingresso di PWM | 3.3v/5v (compatibile) |
| Frequenza del segnale del comando | 50-500Hz | Larghezza di impulso di funzionamento | 1100~1940μs |
| Tensione in ingresso massima | 52.2V | Corrente di ingresso massima (cont.) | 80 A (con buona dissipazione di calore) |
| BEC | Integrato | Picco di corrente massimo (10s) | 100 A (con buona dissipazione di calore) |
| Fori di montaggio dell'ugello | φ28.4mm-2*M3 | ||
Elica
Diameter×Pitch 2911
Peso 180g
Introduzione
La centrale elettrica senza spazzola X8 è una centrale elettrica capace di sostenere un carico di 5~7kg (per
rotore) per i fuchi agricoli. Può fornire la spinta fino a 15.3kg e della partita 30/35mm
armi del tubo della fibra del carbonio. È impermeabile un antipolvere a IPX7 standard e resistente a
acqua piovana, antiparassitari, spruzzo di sale, sabbia, polvere, fango, suolo sabbioso, temperatura elevata ed impatto.
inoltre caratterizza l'algoritmo usato per l'ottimizzazione l'ESC di FOC & del sistema motorio e fare
il sistema di più ha equilibrato, le protezioni multiple come rilevazione accesa di auto, accesa
imprigionamento anormale di tensione, di sovracorrente e del motore e la funzione in tempo reale del emissione dei dati.
Attenzione
• Tenga sempre il vostro Dott. uno a partire dalla folla, linee elettriche ad alta tensione e gli ostacoli, pilotano il vostro
fuco conformemente alle norme di sicurezza pertinenti.
• Non ottenga mai vicino all'elica otating ad alta velocità & al motore della r, altrimenti potete ottenere ferito.
• Controlli se tutte le parti AR e in buone condizioni prima di uso di e. Se esiste qualsiasi parte nociva,
contatti prego la fabbrica per la sostituzione.
• Controlli se qualunque SCR ew per il collegamento delle parti è prima sciolto e l'orizzontale dell'AR e dei motori
ogni volo.
• Il diametro alesato del braccio per la centrale elettrica X8 è 35mm, se voi formica di w per usare
il tubo di 30mm, quindi installa l'adattatore di tubo (incluso nella scatola del oduct del PR) nel PR che ojecting
tubo sul supporto del motore in primo luogo.
• Potete cambiare il colore leggero dell'insieme del LED. In quel caso, dovete smontare
copertura leggera e fare scorrere di conseguenza i DIP switch.
• Potete risciacquare il motore con acqua del esh del franco dopo ogni volo per tenerlo pulito.
Installazione della centrale elettrica
• L'intera centrale elettrica è stata montata prima che la e che lascia la fabbrica, fosse pronta per l'uso
e potete direttamente montarlo sul vostro fuco agricolo secondo la direzione di rotazione
(CW/CCW) ha segnato sul motore.
• Il diametro alesato (del braccio) è 35mm, se volete usare i 30mm tu per essere, quindi tubo
l'adattatore sarà necessario.
• (Nero/rosso/bianco) il cavo di tri colore è per aggiornare & i dati di produzione i firmware di ESC,
(bianco/nero) il cavo bicolore è il cavo di segnale del comando ed il cavo giallo è il RPM
cavo dell'uscita del segnale.
• Il wir e del segnale di dati è per la produzione dell'input del ottle di thr, l'uscita del comando, il motore il RPM, input
corrente d'uscita e corrente, tensione in ingresso, temperatura del condensatore, temperatura del MOS ed ecc.
• La gamma del comando dell'ESC è riparata a 1100~1940μs.
