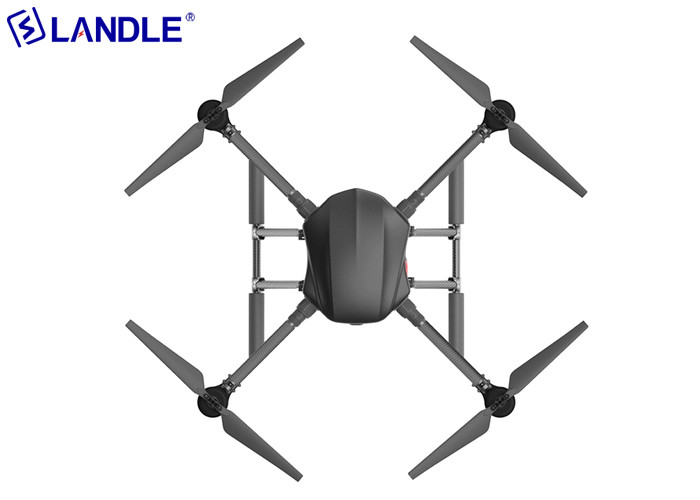

Fuco industriale NIA-410 per la ricerca di sorveglianza di ispezione con la macchina fotografica
Parametri del prodotto NIA-410
- Interasse: 1000mm
- Dimensione: 800*800*500mm
- Peso dello scaffale: 3.5kg
- Tormenti + peso di potere: 6.5kg
- Peso massimo al decollo: 16kg
- Efficace carico: 1-5kg
- Motore: 6215 180kv
- Pagaia: pollice 24x8.5
- ESC: 80A FOC
- Tensione di rifornimento: 12S
- Peso dell'insieme di potere: 0.76kg
- Carico raccomandato di unico asse: 4-5kg
Il fuco dell'industria del rotore del quadrato NIA-410 è adatto a città astute, la sicurezza della polizia, traffico stradale, tutela dell'acqua e di protezione dell'ambiente, linea elettrica ispezione, salvataggio di emergenza, campi di esame ed altro di ispezione dell'oleodotto.
Specificazione:
|
Dimensione degli aerei
|
800x800x500mm
|
Durata di vita della batteria lunga
|
25min
|
|
Peso di decollo
|
15kg
|
Carico utile
|
0~5kg
|
|
Foto di HD
|
20 milione pixel
|
Video di HD
|
4K
|
|
Velocità orizzontale
|
0-16m/s
|
Resistenza al vento
|
6
|
Configurazione:
|
Struttura del fuco
|
struttura del fuco 4-rotor
|
1
|
|
Controllo di volo
|
Sensore giroscopico
Accelerometro
Giroscopio giroscopico
Magnetometro giroscopico
|
1
|
|
Telecomando
|
Compressa di punto culminante con il sistema di Android
abilità anti-interferenza della radio del Industriale-grado
Trasmissione a distanza tre di immagine e della trasmissione dei dati in una
trasmissione di immagine di 1080P HD
Video input di sostegno Ethernet/HDMI
|
1
|
|
Li-batteria
|
Batteria eccellente 22000mah del labbro
|
4
|
|
baccello ottico di Due-asse
|
30x macchina fotografica ottica visibile della luce infrarossa dello zoom lens/25mm
|
1
|
|
Video baccello leggero visibile
|
Il supporto di Sony E, sostiene il fuoco fisso e gli zoom
|
1
|
|
Elica
|
2sets ogni 4pcs stabilito
|
8
|
|
Caricatore
|
Caricatore astuto a doppio canale 2x1000W con la spina di US/JP/UK/EU/ANZ
|
1
|
|
Cavo
|
USB/HDMI
|
1
|
|
Strumenti
|
|
1
|
|
Scatola di alluminio di aviazione
|
|
1
|
Applicazione:

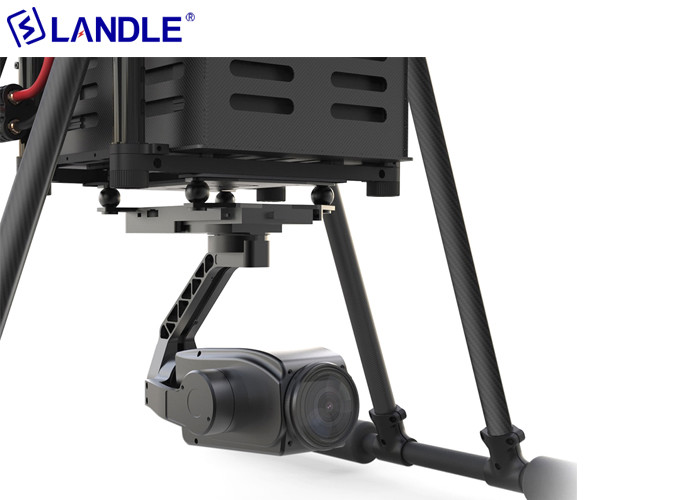

Componenti esterne della sospensione
N2TC-F640
Del FLIR il pro R sistema di duo comprende un toner visibile della macchina fotografica e un toner infrarosso a onde lunghe termico. Il toner visibile ha una matrice di 4000 x 3000 pixel con un passo del pixel di 2.8um, un sensore della diagonale di 6.4mm e una lente del fuoco fisso f/2.8 di 4mm. L'obiettivo visibile è messo a fuoco all'infinito ed agli oggetti più vicini circa 10 metri sembreranno sfuocati. La posizione del fuoco della macchina fotografica visibile non può essere cambiata. Il campo visivo del sensore visibile è 56° x 45° (verticale orizzontale di x) e la lente ha una distorsione massima di 15,7% e un BFL di 10.02mm. Il centro di LWIR è basato sul centro della macchina fotografica del Tau2 del FLIR. Ha un passo del pixel 17um e viene nell'uno o l'altro
una matrice del pixel 336x256 o 640x512. Le opzioni della lente ed i loro campi di visibilità corrispondenti sono elencati in tabella 1.
640 x 512 336 x 256
13 millimetri: 45° x 37° 9 millimetri: 35° x 27°
19 millimetri: 32° x 26° 13 millimetri: 25° x 19°
25 millimetri: 25° x 20° 19 millimetri: 17° x 13°
Della tabella 1. pro R opzioni della lente di duo (FOV è il verticale orizzontale di x)
N2TC-R
N2TC-R: Registrazione di immagini termiche ad alta definizione e macchina fotografica leggera visibile della doppio-lente per i piccoli fuchi
N2TC-R può convertire le varie piattaforme di volo in strumenti industriali, ampliando il suoi valore ed impiego. È una registrazione di immagini termiche doppia potente del sensore e una macchina fotografica leggera visibile progettate per una vasta gamma di applicazioni ad alto rendimento del fuco dell'annuncio pubblicitario, di industriale e di pubblica sicurezza. Integra la registrazione di immagini termiche e una macchina fotografica a colori ad alta definizione di 12 megapixel in uno che alloggia. N2TC-R permette che gli operatori professionisti catturino i dati della luce visibile e di registrazione di immagini termiche in volo.
Oltre alla sua prestazione eccellente della rappresentazione, N2TC-R può anche essere collegato ai segnali di GPS. Questo informazioni di GPS possono creare le mappe accurate ed i modelli 3D per la piattaforma dispersa nell'aria, fornenti i dati importanti stati necessari. Il tipo N2TC-R di misura della temperatura può misurare la temperatura delle immagini infrarosse in tempo reale. La sequenza CRUDA catturata dalla macchina fotografica inoltre contiene le informazioni della temperatura. Dopo la fucilazione, l'immagine infrarossa può essere rimisurata. È adatto a rilevazione di potere ed a struttura della casa. Uso specifico quali ispezione e comando di fuoco.
In un alloggio robusto, un visore termico ad alta definizione e una macchina fotografica leggera visibile di 12 megapixel sono installati
Simultaneamente video di bloccaggio ed immagini di registrazione di immagini termiche o di luce visibile per migliorare la capacità di analizzare ogni scena.
Una macchina fotografica a bordo che integra sia la registrazione di immagini termiche che i rivelatori leggeri visibili e può essere usata per registrare
9- ampio input di tensione di CC 16V
La tecnologia delle picture in picture delle immagini della doppio-luce può fare le immagini catturate dettagliate
Video uscita analogica in tempo reale
Registrazione di immagini termiche integrata e funzione leggera visibile della registrazione di sincronizzazione della macchina
Di TF delle carte registrazione di immagini termiche record doppia simultaneamente e foto leggere visibili, video e sequenze digitali senza perdita di registrazione di immagini termiche.
Le foto ed i video della doppio-luce delle annotazioni della macchina fotografica alla carta di TF contemporaneamente secondo il segnale di PWM e possono registrare simultaneamente l'immagine infrarossa senza perdita 14bit ordina (formato RAW)
La sequenza CRUDA catturata dalla versione N2TC-R di misura della temperatura contiene le informazioni della temperatura, che possono essere usate per misurare ripetutamente la temperatura sulla terra per la linea elettrica l'ispezione, l'ispezione del fuoco, telerilevamento applicazioni di tracciato ed altre
La macchina fotografica può ricevere i dati di GPS, che possono essere usati come riferimento per le immagini prese per l'analisi e la sintesi successive delle mappe e di modello 3D
Opzioni flessibili e potenti di controllo e di configurazione di macchina fotografica
Varie risoluzioni del rivelatore di registrazione di immagini termiche e lenti infrarosse sono a disposizione per fornire la migliore configurazione per il vostro compito
Il segnale di PWM può controllare le funzioni della macchina fotografica: commutazione della tavolozza di registrazione di immagini termiche, registrazione avvio/arresto, commutazione delle picture in picture, ecc. (le funzioni specifiche possono essere configurate)
Modo configurabile dei firmware, di modo che la macchina fotografica ha in qualunque momento le ultime funzioni e caratteristiche.
|
|
Trovi i problemi fuori di costruzione, quali l'acqua del tetto ed il danno dell'isolamento
|
|
|
Fornisca le immagini della doppio-luce per riferimento nella costruzione delle centrali elettriche solari
|
|
|
N2TC-R è uno strumento importante per di telerilevamento l'altra e di esame geografico rilevazione.
|
Specificazione
| Prestazione |
N2TC-R640 |
N2TC-R384 |
| Tipo del rivelatore |
Microbolomete non raffreddato dell'ossido del vanadio |
| Banda |
7.5-13.5um |
| Risoluzione del rivelatore di registrazione di immagini termiche |
640 x 512 |
384 x 288 |
| Opzioni infrarosse della lente |
13 millimetri: 38° x 30.8° |
13mm: 28.2° x 21.3° |
| 19 millimetri: 26.5°x 21.4° |
19mm: 19.5° x 14.7° |
| 25 millimetri: 20.3° x 16.3° |
25 millimetri: 14.9° x 11.2° |
| Frame per secondo di immagine infrarossa |
30Hz |
| Risoluzione leggera visibile della macchina fotografica |
12 milione pixel |
| Prestazione di misura di temperatura (richiede la macchina fotografica del documento di misura della temperatura) |
| Accuratezza di misura |
+/-2℃ o 2% |
| Modo di misura di temperatura |
La temperatura massima a schermo pieno che segue, l'immagine digitale infrarossa CRUDA conservata contiene le informazioni della temperatura e la temperatura può essere misurata ripetutamente |
| Elaborazione di immagini e stoccaggio |
| Modo di esposizione |
Soltanto infrarosso dell'esposizione, soltanto luce visibile dell'esposizione, picture in picture |
| Scelta della tavolozza |
Controllo di segnale di PWM |
| Metodo di stoccaggio di immagine |
Controllo di segnale di PWM |
| Formato di memoria di immagine |
Immagine: video del JPEG: Sequenza di immagine digitale H.264/14bit: Sequenza CRUDA (soltanto l'immagine infrarossa è sostenuta) |
| Accesso dell'informazione di GPS |
| Posizionamento satellite di GPS |
Sì |
| Interfaccia |
| Porto di stoccaggio di TF |
2 canali nel totale
canale #1: immagini o video record di registrazione di immagini termiche infrarossa e della macchina fotografica leggera visibile
canale #2: Registrazione continua della sequenza CRUDA di registrazione di immagini termiche infrarossa 14bit
|
| interfaccia accessoria 12-Pin |
Input di potere, video uscita analogica, segnale di controllo di PWM |
| Tensione in ingresso |
CC 9-16V |
| Consumo di energia (valore medio) |
≤6W |
| Telecomando |
Sì PWM (3 canali) |
| Video uscita analogica |
AMICO DI NTSC/ |
| Parametri ambientali |
| Gamma di temperatura di funzionamento |
0℃ — 50℃ |
| Gamma di temperature di stoccaggio |
0℃ — 60℃ |
N2GC-A640
|
N2GC-A640: Giunto cardanico doppio della lente (30X)
l lente doppia
Zoom ottico visibile 30x
macchina fotografica della luce infrarossa di 25mm
l HD
Registrazione visibile ed uscita di 1080p HD
La risoluzione della macchina fotografica della luce infrarossa è 640*480
l stabilità d'altezza
Angolo del nervosismo: ±0.008°
l Un-chiave da concentrare
Faccia doppio clic sull'obiettivo, funzione concentrare dello zoom
l annotazione di informazioni di GPS
Sovrapponga la visualizzazione delle informazioni di GPS e risparmi per dare un sottotitolo all'archivio (debba essere usato con il proprio sviluppo designato del cliente o del controllore di volo)
l SDK disponibile
L'interfaccia di dati del cielo e la stazione a terra SDK è disponibili
l inseguimento di oggetto
|
| Parametro generale |
| Prodotto |
Giunto cardanico doppio della lente di N2GC-A (30X) |
| Tensione di funzionamento |
12V-25V |
| Potere |
8.4W |
| Peso |
970g |
| Memoria locale |
Micro carta 32G di deviazione standard |
| Dimensione |
136*96*155mm |
| Tipo di interfaccia |
Interfaccia di rete, porto di serie del collegamento, LATTA |
| Modo di esposizione di controllo |
PC del sistema di Windows; Telefono di Android, compressa |
| Parametro dell'ambiente |
| Impiegati del luogo di lavoro. |
-10℃ ~ -45℃ |
| Impiegati dell'ambiente di stoccaggio. |
-20℃ ~ -70℃ |
| Parametro del giunto cardanico |
| Angolo del nervosismo |
±0.008° |
| Metodo dell'installazione |
Staccabile |
| Gamma controllabile di rotazione |
Passo/inclinazione: +70°-90°; Deviazione della rotta/pentola: ±160° |
| Rotolo di portata di progettazione della struttura |
Passo/inclinazione: +70°-90°; Deviazione della rotta/pentola: ±175°; rotolo: +90°--50° |
| Velocità massima di controllo |
Passo/inclinazione: 120°/s; Deviazione della rotta/pentola: 180°/s |
| Inseguimento intelligente dell'obiettivo |
√ |
| Parametro della macchina fotografica |
| Zoom ottico visibile 30x |
| Sensore |
CMOS: 1/2.8' “; 2,3 milione pixel totali |
| Qualità di immagine |
HD pieno 1080 (1920*1080) |
| Lente |
30x zoom ottico, F 6-180mm
Apertura: 1.5-4.3
Distanza di oggetto minima: 10mm (ampia estremità) a 1500mm (tele estremità)
Angolo di visione orizzontale: 61° (ampia estremità) ~ 2.3° (tele estremità)
|
| Formato di memoria di immagine |
JPEG |
| Video formato di memoria |
MP4 |
| Metodo di lavoro |
Video, foto |
| Penetrazione della nebbia |
Penetrazione elettronica della nebbia + penetrazione ottica della nebbia (automaticamente aperta) |
| Modo di esposizione |
Esposizione automatica |
| Risoluzione |
50Hz; 25fps (1080*1920) 2million |
| 2D riduzione di rumore |
√ (automaticamente aperto) |
| riduzione di rumore 3D |
√ (automaticamente aperto) |
| Tempo di otturazione |
1/3- 1/30000s |
| Esposizione |
Supporto automatico |
| OSD |
√ |
| Indicare zoom |
√ |
| Indicare livelli di zoom |
zoom ottico 1-30X |
| zoom di Un-clic per scegliere immagine |
√ |
| Visore termico |
| Parametro del rivelatore |
| Tipo del rivelatore |
Visore termico non raffreddato dell'onda lunga |
| Pixel del rivelatore |
640*480 |
| Sensibilità |
≤ 60mK@300k |
| Frame per secondo |
50Hz |
| Misura di temperatura |
| Gamma di temperature |
-20~800℃, diviso in un ingranaggio e nell'ingranaggio di B, un ingranaggio -20~150℃, ingranaggio 0~800℃, commutazione automatica di B per difetto |
| Accuratezza di misura di temperatura |
+/- 5℃ o +/- 5% |
| Esposizione di misura di temperatura |
Il più alta temperatura, la temperatura più insufficiente, la temperatura media concentrare e del temperatura sono sovrapposte sullo schermo |
| Prestazione ottica |
| Lente: |
25mm hanno riparato la lente focale |
| F |
1,0 |
NGC-BS20: 20 milione giunti cardanici dei pixel
l lente intercambiabile
Il supporto di Sony E, sostiene il fuoco fisso e gli zoom
l grande sensore del pixel d'altezza
I APS formattano 20 milione pixel
l stabilità d'altezza
Angolo del nervosismo: ±0.008°
l Un-chiave da concentrare
Faccia doppio clic sull'obiettivo, funzione concentrare dello zoom
l annotazione di informazioni di GPS
Sovrapponga la visualizzazione delle informazioni ed i risparmi di GPS ad informazioni di EXIF
l SDK disponibile
L'interfaccia di dati del cielo e la stazione a terra SDK è disponibili
l inseguimento di oggetto
| Parametro generale |
| Prodotto |
Giunto cardanico ottico di NGC-BS |
| Tensione di funzionamento |
12V-25V |
| Potere |
<8W |
| Peso |
335g (senza lente, ammortizzatore)
Lente 65g (configurazione standard) di Sony 16mm
|
| Dimensione |
175*100*162mm |
| Modo di esposizione di controllo |
PC del sistema di Windows; Telefono di Android, compressa |
| Tipo di interfaccia |
Interfaccia di rete |
| Parametro dell'ambiente |
| Impiegati del luogo di lavoro. |
-10℃ ~ -60℃ |
| Impiegati dell'ambiente di stoccaggio. |
-20℃ ~ -70℃ |
| Parametro del giunto cardanico |
| Angolo del nervosismo |
±0.008° |
| Metodo dell'installazione |
Staccabile |
| Gamma controllabile di rotazione |
Passo/inclinazione: +70°--90°; Deviazione della rotta/pentola: ±160° |
| Rotolo di portata di progettazione della struttura |
Passo/inclinazione: +75°--100°; Deviazione della rotta/pentola: ±175°; rotolo: +90°--50° |
| Velocità massima di controllo |
Passo/inclinazione: 120°/s; Deviazione della rotta/pentola: 180°/s |
| Parametro della macchina fotografica |
| Elemento fotosensibile |
Exmor APS HD CMOS (23.2*15.4mm) |
| Efficaci pixel |
pixel 20.1million |
| Risoluzione di immagine |
3:2
L (20M): 5456×3632
M. (10m): 3872×2576
S (5M): 2736×1824
16:9
L (17M): 5456×3064
M. (8.4M): 3872×2176
S (4.2M): 2736×1536
|
| Macchina fotografica di HD |
HD pieno (1920*1080) |
| Formato di memoria di immagine |
JPEG/RAW/DNG |
| Video formato di memoria |
MP4 |
| Lente |
|
Lente facoltativa
|
lente del E-supporto
Zoom di Sony E16-50mm
|
| Area del fuoco |
Zona vasta (25 punti (autofocus di rilevazione di contrasto)) /serratura AF |
| Metodo del fuoco |
Fuoco automatico di rilevazione di contrasto: singolo AF, MF |
| Numero dei punti del fuoco |
25 |
| Tipo dell'otturatore |
Otturatore sul piano focale elettronicamente controllato di verticale-viaggio |
| riduzione di rumore 3D |
√ (automaticamente aperto) |
| Tempo di otturazione |
[Ancora immagine]: 30-1/4000 s
[Cinematografico]: Auto (s fino a 1/30)
|
| Esposizione |
Auto automatica e migliorata intelligente, esposizione automatica di programma (p), priorità diaframmi (A), priorità tempi (s) |
| Compensazione di esposizione |
±3EV (punto 1/3EV) |
| Misura di esposizione |
Misurare multiplo |
| Adeguamento bianco dell'equilibrio |
Automatici, prestabilito (luce del giorno, ombra, nuvoloso, incandescente, fluorescente (bianco caldo), fluorescente (bianco fresco), fluorescente (bianco di luce del giorno), fluorescente (luce del giorno), flash, temperatura del colore (2500-9900K)) |
| Sensibilità |
[Ancora immagine]: Iso 100-16000 (punto: 1/3EV) automatico (iso 100-16000);
[Cinematografico]: Iso 100-6400
|
Regolatore a distanza
trasmissione digitale di immagine di 1080P HD
NIRC10-3HDS ha integrato il sistema di trasmissione di immagine digitale, sostiene HDMI ed input di fonte del porto di rete il video due, sostiene più video dispositivi quali le macchine fotografiche, PTZ, i baccelli, HD incorporato FPV APP, sostiene la video funzione di finestra di galleggiamento, può essere visualizzato su tutta l'immagine di APP della stazione a terra, video rappresentazione in scala della finestra di sostegno di qualunque dimensione, sostenere la funzione originale della video esposizione di QGroundControl, apre video SDK per il video sviluppo integrato.
Distanza di trasmissione ultra lunga
Facendo uso di nuovo sistema di trasmissione interurbano di immagine, con l'ultimo algoritmo anti-interferenza di radiofrequenza, la distanza telecomandata di immagine è fino a 10km (NIRC15-3HDS può raggiungere a 15km), permettendo che esploriate un più ampio spazio senza preoccuparsi per la distanza volante durante le operazioni di volo.
Protezione del livello dell'attrezzatura industriale
I veicoli aerei snervati funzionano nelle condizioni esterne dure. Il NIRC10-3HDS è protetto da polvere e spruzza sulla fusoliera, sui interruttori di comando e sulle interfacce periferiche per accertarsi della stalla e del buon funzionamento dell'attrezzatura negli ambienti duri.
Esposizione di punto culminante HD
L'esposizione ad alta definizione di alto-luminosità a 5,5 pollici può osservare chiaramente le informazioni della visualizzazione in tempo reale nelle forti condizioni di luce.
Batteria al litio ad alto rendimento smontabile
La batteria al litio ad alto rendimento, la resistenza interna bassa, 6 ore di durata di vita della batteria di lunghezza e la curva stabile della batteria forniscono il potere stabile per il sistema di OS dello iUAV e possono sostituire rapidamente la batteria per accertarsi del servizio continuo.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
